Corpo de moldagem de uma peça PP Retardante de chama Controle de alta precisão Volumen de ar variável válvula borboleta

Corpo de válvula de moldagem de uma peça PP retardador de chama de alta precisão de um controle de uma peça de volume de ar variável válvula borboleta

1. Descrições:

BD-A-DNxxx válvula-borboleta de volume de ar variável é uma válvula-borboleta independente da pressão, especialmente concebida para alta precisão,velocidade de resposta elevada (< 1s) ajuste inteligente do volume de ar necessário para o ar de abastecimento e de escapeÉ feito de material PP e é resistente à corrosão. Tem uma seção de medição de volume de ar incorporada baseada no princípio de Venturi para medição precisa do volume de ar de escape.Só é necessária uma secção de tubo reta 1*D para uma medição precisaEle vem com um sensor de fluxo de alta precisão para medição em tempo real.

Especificações:

Nome do produto: válvula de borboleta de volume de ar variável em PP

Material do corpo da válvula: PP retardador de chama

Material da lâmina da válvula: embalagem PP+GF+silício

Cor: cinza escuro

Especificações do produto: Φ110, Φ160, Φ200, Φ250, Φ315

Área de aplicação: sistema de ventilação de laboratório

Método de instalação: ligação de flange e tomada

Velocidade de resposta: < 1 segundo

Precisão de controlo: inferior a +/-4%

Relação de regulação do volume de ar: 16:1

Processo do produto: corpo da válvula de moldagem por injecção + atuador de controlo integrado

Personalização: válvulas de borboleta galvanizadas/de aço inoxidável/redondas/quadradas de volume de ar variável podem ser personalizadas sob demanda

3. Sobre PP válvula de borboleta de volume de ar variável

1. O material retardador de chama de PP é o V2 padrão (V0 personalizável), com bom desempenho anticorrosivo (com relatórios de ensaios de terceiros para anticorrosivo e retardador de chama);

2. Adotando a estrutura de medição do vento do bico de efeito Venturi, o volume de ar é preciso, o erro é inferior a +/-4%, e a relação de ajuste do volume de ar é de 16: 1 (com relatório de teste de terceiros);

3. Adoptando lâminas de válvula de ar revestidas com silicone PP + GF +, o desempenho de vedação é bom e atende ao padrão de alta densidade (com relatório de teste de terceiros);

4Sensor de fluxo de alta precisão, medição em tempo real;

5. O corpo da válvula tem interfaces de ligação de flange e tomada para uma fácil instalação;

6Velocidade de resposta rápida, velocidade de resposta < 1 segundo

4Configuração do produto

Válvula de borboleta de controlo integrado com volume de ar variável

O controlador e o atuador são concebidos em uma única peça, com uma estrutura simples;

2S actuador rápido, velocidade de resposta rápida (resposta dentro de 1S, estável dentro de 2 ~ 3S)

5. Cenários de aplicação

É utilizado principalmente em laboratórios com emissões de gases corrosivos e onde é necessário um volume de ar preciso (não adequado para ambientes de alta temperatura), como o escape da capota de combustível,Gás de escape e ar de laboratório, e de escape e de abastecimento de ar da sala de animais.

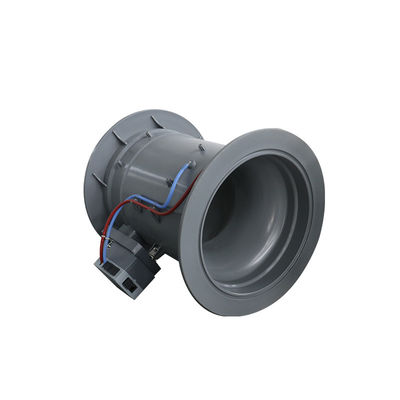

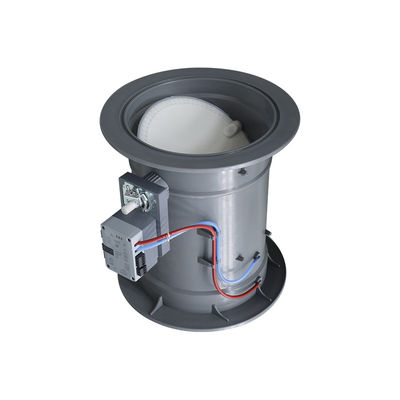

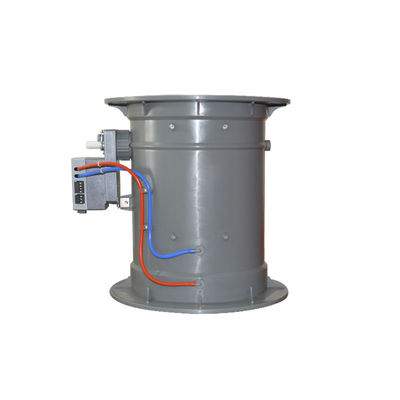

6Mais fotos:
